PROYECTO SILLA DE CARTÓN

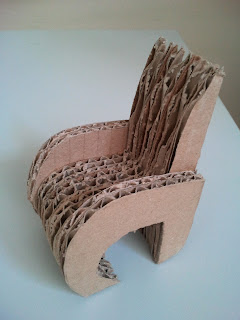

MAQUETAS





FOTOS PROTOTIPO


PROCESO

Despues de alguna copia de más y de un poco de lija, el resultado fué esta silla. Yo me la había imaginado con un mayor grosor, al final quedó mñas fina debido al cartón que utilicé, pero igual de resistente.

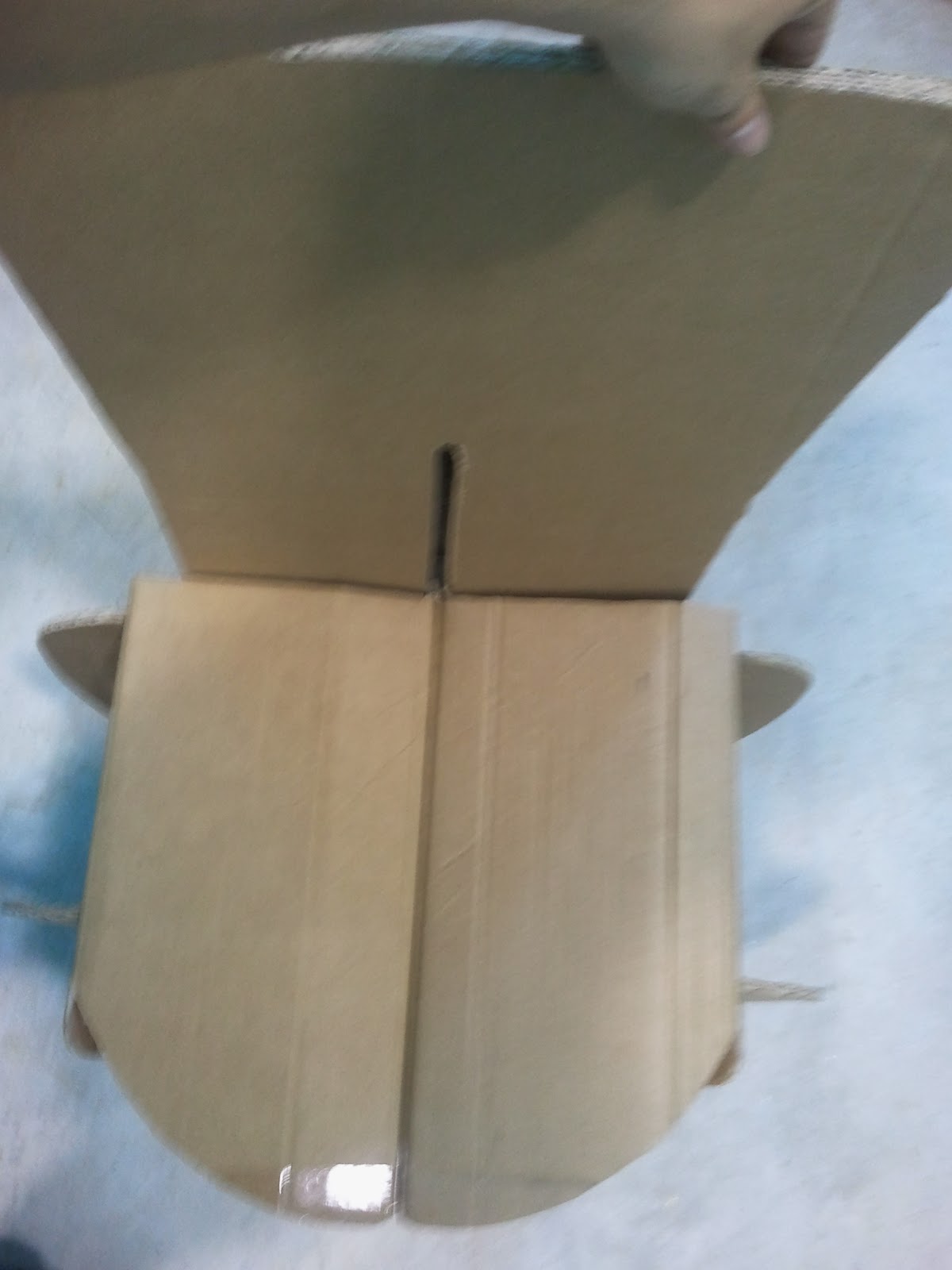

La única zona que me dió problemas de verdad fué el asiento. El cartón que escogí fué cartón corrugado de 0,6 mm de espesor propio de cajas de transporte especial. Al final resultó un poco blando y el respaldo de la silla quedaba un poco endeble, por ello hice una segunda pieza de mayor grosor y con una ranura más larga, que encajaba justamente delante del respaldo original. Esta pieza refuerza y le aporta consistencia al respaldo.

RENDERS DEL TABURETE Y REDISEÑO "SILLA ESCORPIÓN"

MANILLA DE METAL

Como punto de partida después de la búsqueda informativa, comenzamos con la realización de bocetos.

De entre todos los bocetos los que más me gustaron fueron los primeros de las dos últimas hojas. Uno me gustaba por la inclinación ergonómica de la manilla,  levemente girada para recibir a la mano; y la otra por la zona de la "cabeza" de la manilla. Decidí hacer una fusión de las dos. Realicé algún boceto más jugando con ésta parte y como no me convencía cambié el giro de la manilla.
En los comienzos la pletina de mi manilla se enroscaba hasta 225º abrazando el Bulón (la pieza cilíndrica), pero cuando pensé en el nombre de la manilla me dí cuenta de que eso había que cambiarlo. Era innecesario que la pletina abrazase el Bulón hasta tan atrás. Ni ganaba estéticamente ni en resistencia, ya que la pletina iría soldada al Bulón, por lo tanto, la resistencia estaba asegurada. Si dibujaba la pletina  haciendo un giro de 180º  sobre la manilla, ésta quedaba con un aspecto más depurado y se incentivaba el sentido "positivo" de este diseño.
Una vez definida la manilla, comencé con los planos.

DIBUJO PLANOS MANILLA "POSITIVA"

PREVISUALIZACIÓN 3D

Renders de la manilla Positiva en resina blanca.

MAQUETA

El material elegido para la maqueta fué gomaespuma. Cortamos trozos con las medidas generales y con la sierra de hilo fuimos definiendo el contorno. Unimos con contacto toda la pletina al bulón y lijamos.


Fotos de la maqueta inicial

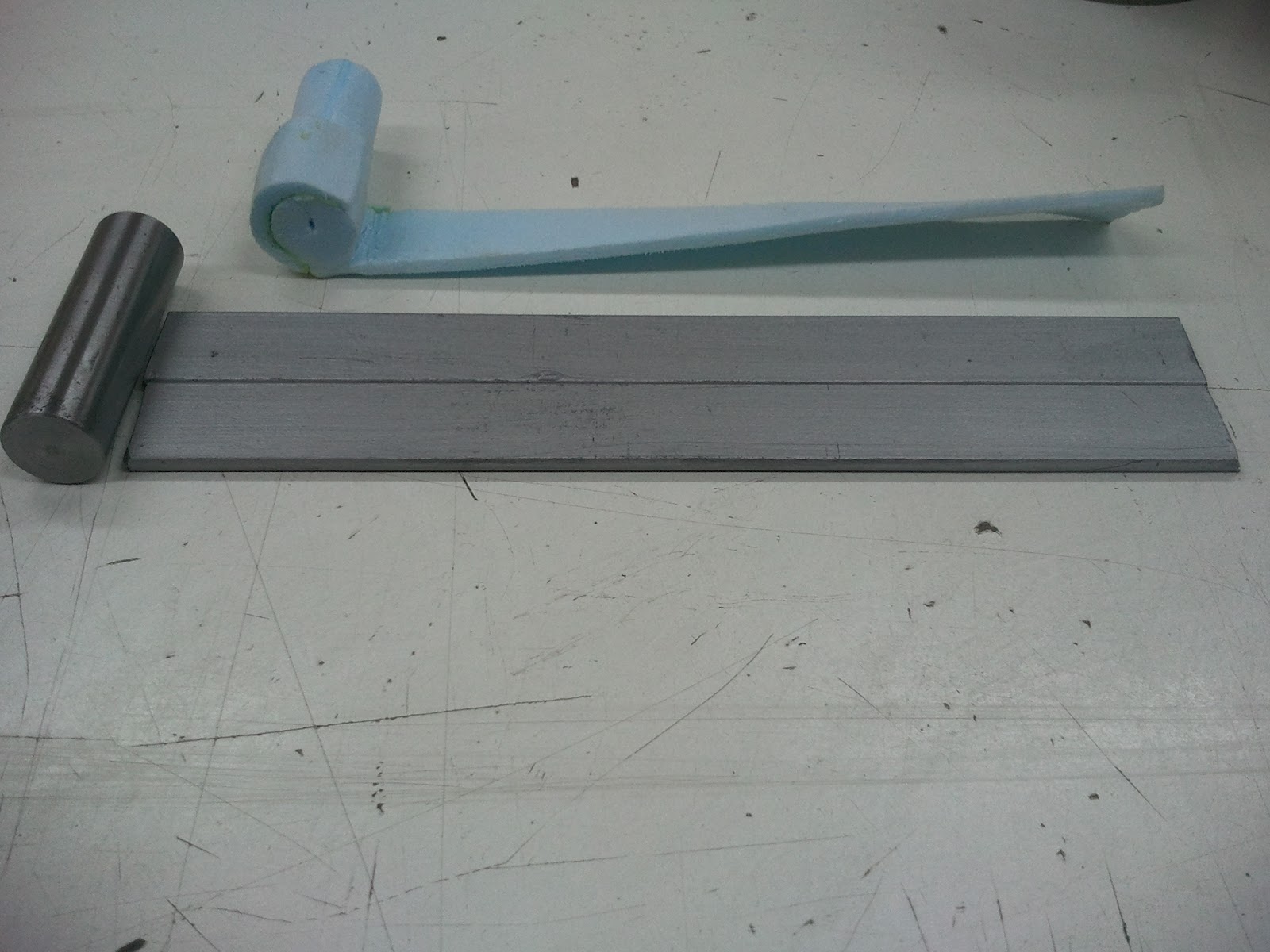

Abajo fotos de la maqueta junto al material de fabricación

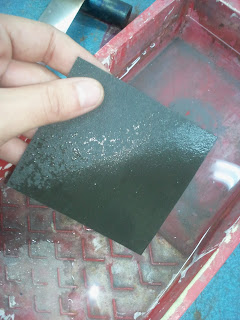

El material elegido fué hierro galvanizado, una no muy buena elección, pues supuso más de un problema.
Y comenzamos el proceso de fabricación...







FOTOS FINALES "MANILLA POSITIVA
